行星架精密孔加工解决方案
行星架加工

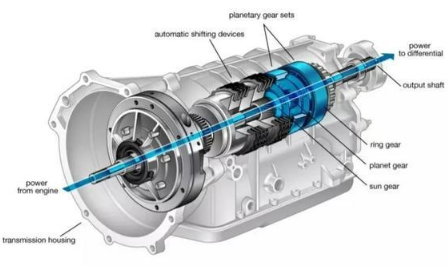

行星架是变速箱中行星减速机的部件之一,它固定连接行星轮与齿圈上的太阳轮,构成行星齿轮机构,从而获得不同的传速比。而其加工难点在于加工齿轮销孔,尺寸精度公差一般7级,同轴度要求高,一般在0.02左右,多为铸铁和钢件。

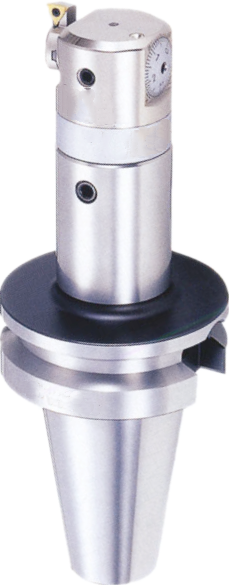

传统精镗刀 瑞鼎精铰刀

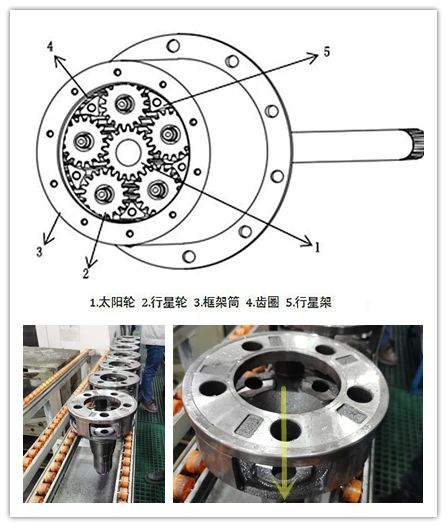

被加工零件:
行星架齿轮销孔(断档)
D32.484 ±0.013、每件5孔
球铁600、粗糙度Ra3.2
圆度0.005、同轴度0.02
传统精镗工艺 | 瑞鼎精铰工艺 |
刀片装夹,磨损后即更换新刀片 人工调整时间长 | 锥面过定位快速装夹*重复定位精度3μ 即装即用,无需调整 |
136秒/件 | 45秒/件,3倍效率 |
70件,尺寸不稳定 | 750件,尺寸稳定 10倍寿命 |
- | 长导条设计* 保证同轴度0.02 |
- | 全开槽设计* 保证充分冷却 |
- | 铰刀头可调设计* 保证加工孔径公差的同时增加寿命 |
- | 铰刀头焊接结构* 通过修理换片延长使用周期 |
小批量生产,效率低 | 大批量、自动线生产,效率高 |
《中国制造2025》是国家为我国制造业产业升级所做的三步走规划的第一步。
高端机械制造和工业自动化作为工业互联网的物理基础和数据接口,将被提到更优先的建设进程,瑞鼎作为国产细分行业替代进口的龙头,将为广大行业客户赋能。
在此基础之上,信泰在服务、解决方案、响应速度等方面更优,具备进口替代的技术前提与服务优势,助力客户高端制造的产业升级!
