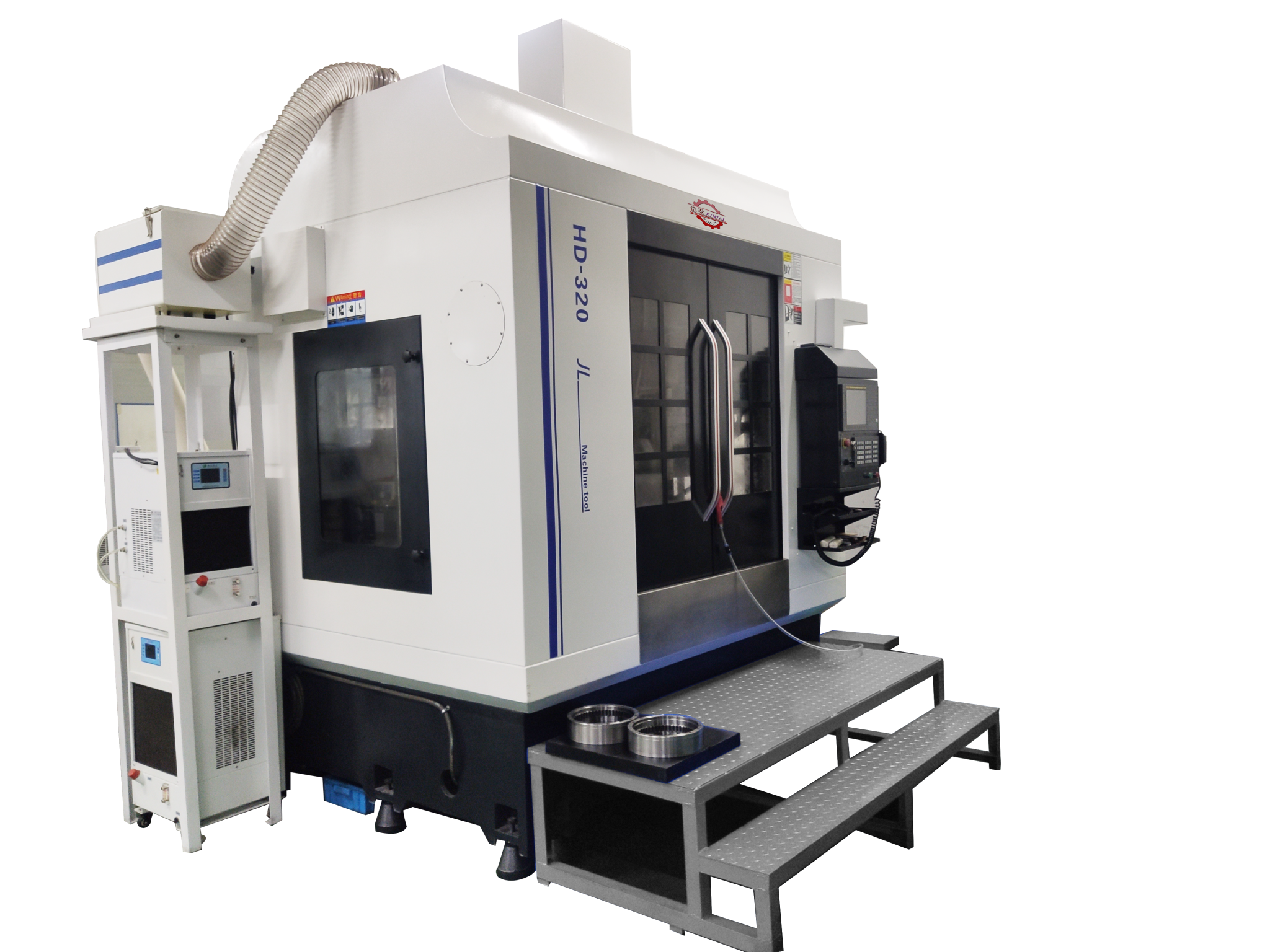

    RV减速机针齿槽磨床

      • HD系列复合槽磨介绍:
        ★该机床高精密、内齿、内圆、外圆和端面一次装夹全部加工完成，属国内首创，已获得国家专利
        ★机床主要用于精密减速机（RV减速器）针齿壳内齿和上下轴承孔的精密复合加工，还可以加工内摆线、内齿轮、等零件的精密磨削。
        ★砂轮自动修整补偿保证了加工尺寸精度；
        ★砂轮圆弧半径任意自动调整，大大提高了更换不同型号工件的时间；
        ★磨削软件采用人机对话功能，极大的提高了操作的便利性，尽可能的减少工人的误操作。
        ★重型设计，特殊形式结构，刚性好，强度高、稳定性佳

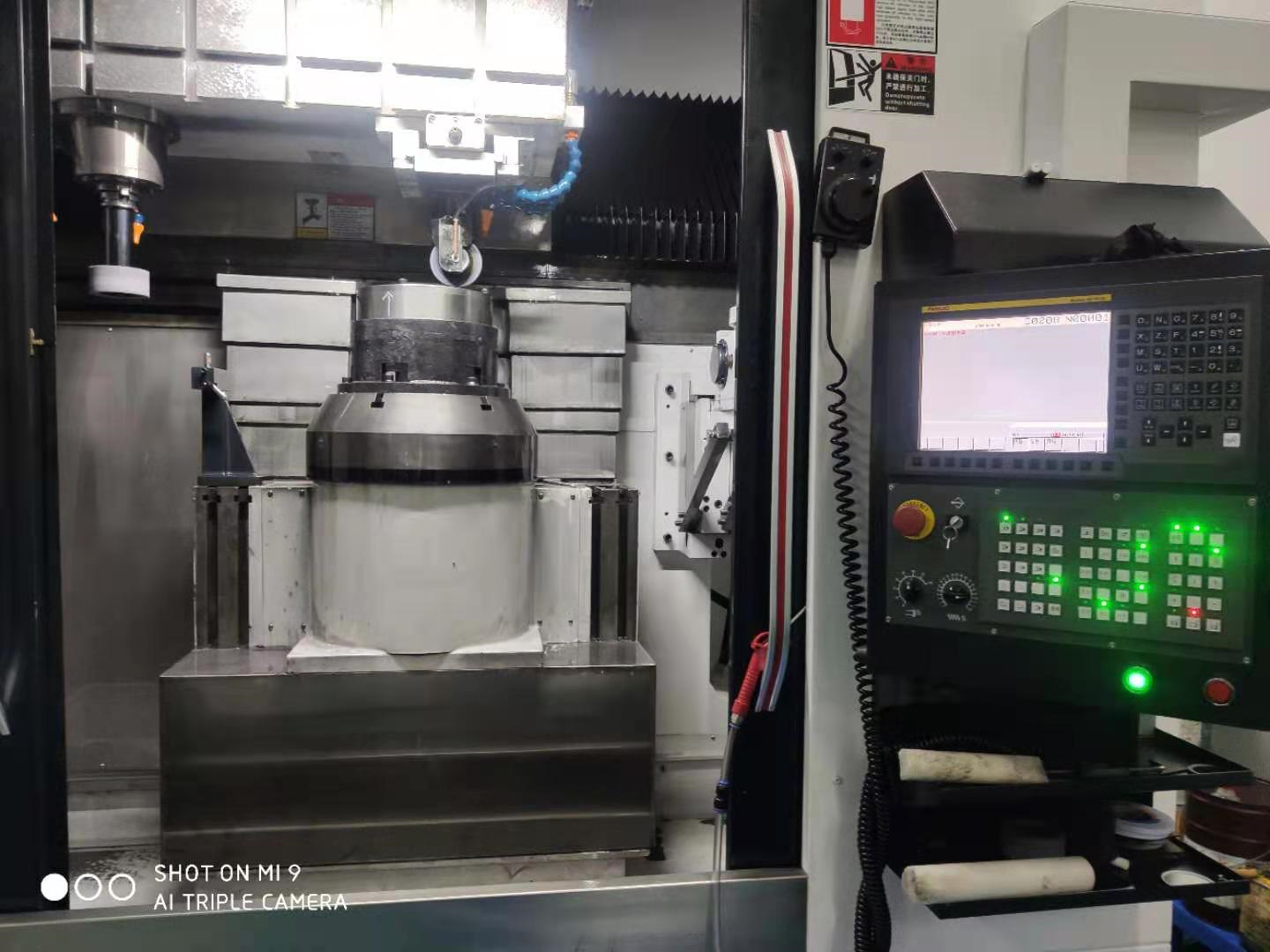

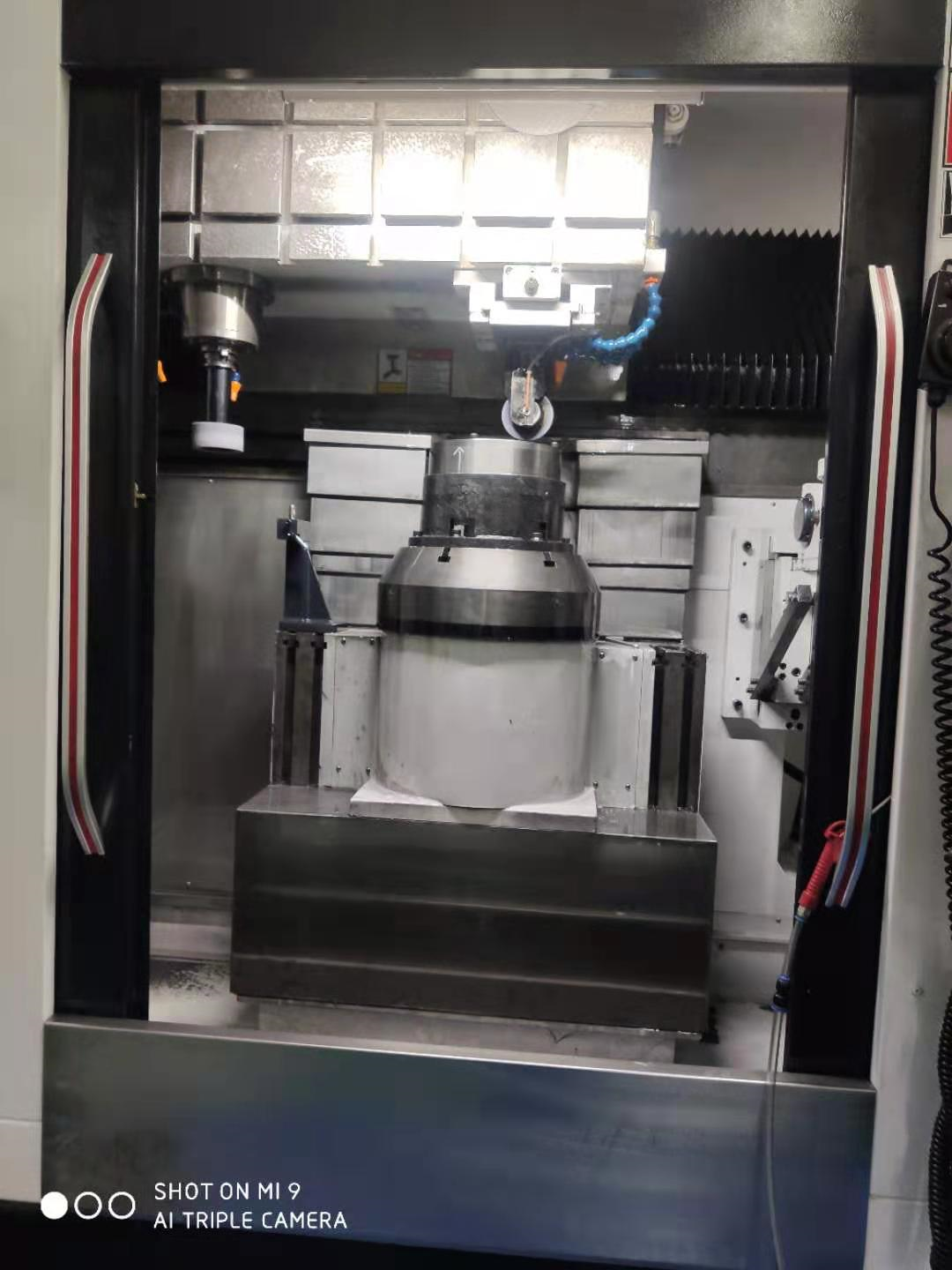

        ★机床有二个主轴构成：内齿磨削砂轮主轴、外圆端面磨削主轴，在一次装夹工件，完成零件内齿轮廓、上下轴承孔位、端面和外圆的精密复合加工。
        ★工件主轴（旋转轴）采用进口直驱主轴，配海德汉高精度圆光栅使分度定位精度高稳定性好。
        ★在机床X、Z轴采用原装进口丝杆，导轨，配高稳定高精度海德汉光栅尺，确保使用精度高、灵敏度高、稳定性好
        ★内齿磨采用专用的修砂机构使精度更高、更稳定。
        ★机床设有全封闭防护罩，采用油雾吸收器自动吸油雾，保证车间空气环境质量，机床设置有独立的磨削液处理装置。
      • 机床配置清单：
        名    称
        型号规格
        HD-320
        型号规格
        HD-500
        品    牌
        伺服电机及驱动
        FANUC αI
        FANUC αI
        日本发那科
        X/Z轴滚珠丝杠
        Φ50*12
        Φ50*12
        台湾上銀
        X/Z直线导轨
        45#滚柱直线导轨
        45#滚柱直线导轨
        台湾上銀
        C轴转台
        XTD-320
        XTD-500
        德国进口
        立磨主轴
        7.5kw 1000-10000r/min
        11kw 1000-10000r/min
        德国埃姆克（合资）
        操作系统
        FANUC 0I
        FANUC 0I
        日本发那科
        槽磨主轴
        7.5kw 1000-15000r/min
        11kw 1000-15000r/min
        德国埃姆克（合资）
        C轴圆光栅
        分辨率0.0001
        分辨率0.0001
        德国海德汉
        量仪
        定制
        定制
        马波斯（选配）
        X、Z、W轴光栅
        分辨率0.0001
        分辨率0.0001
        德国海德汉
        自动润滑系统
        YET-A2/A2P2
        YET-A2/A2P2
        浙江胜祥
        丝杠轴头锁紧螺母
        M22X1.5
        M22X1.5
        台湾嘉刚
        轴承
        --
        --
        日本NSK
        Z轴平衡系统
        15L-Φ35*450
        15L-Φ35*450
        艾莱泰克
        嵌入式专用磨削软件
        HD-320
        HD-500
        定制
        油雾分离器


        优质国产
        主轴冷却机
        2KW
        2KW
        格林制冷
        转台冷却机
        2KW
        2KW
        格林制冷
        B轴油冷机
        2KW
        2KW
        格林制冷
        冷却机
        5.5KW
        5.5KW
        国产定制
        切削液过滤系统
        磁性分离器 +
        滤芯式过滤器
        磁性分离器 +
        滤芯式过滤器
        优质国产
        电控空调


        国产定制
        随机工具箱1套


        优质国产



      • 机床规格参数（其他规格参数可定制）：
        型号
        HD-320
        HD-500
        X轴行程
        800mm
        800mm
        Z轴行程
        400mm
        400mm
        C轴(转台)有效直径
        320mm
        500mm
        A轴行程(砂轮修整转台)
        -190°～190°
        -190°～190°
        C轴行程（工件旋转台）
        连续360°
        连续360°
        W轴行程(砂轮修整轴)
        20 mm
        20 mm
        X轴定位精度
        0.001mm
        0.001mm
        X控制分辨率
        0.0001
        0.0001
        Z轴定位精度
        0.001mm
        0.001mm
        Z控制分辨率
        0.0001
        0.0001
        W轴定位精度
        0.001 mm
        0.001 mm
        W控制分辨率
        0.0001
        0.0001
        A轴定位精度
        0.001°
        0.001°
        C轴定位精度
        0.001°
        0.001°
        分度最小单位
        0.0001°
        0.0001°
        控制分辨率
        0.0001
        0.0001
        立磨主轴额定功率
        7.5kw（AC380V）
        11kw（AC380V）
        立磨主轴转速
        1000-12000转/每分
        1000-12000转/每分
        槽磨主轴额定功率
        7.5kw（AC380V）
        11kw（AC380V）
        立磨主轴转速
        1000-15000转/每分
        1000-15000转/每分
        工作气压
        0.6~0.8MPa
        0.6~0.8MPa
        冷却液流量
        200L/min
        200L/min
        设备额定总功率
        30kw（三相AC380V）
        40kw（三相AC380V）

      • RV减速机针齿壳

        ★产品照片

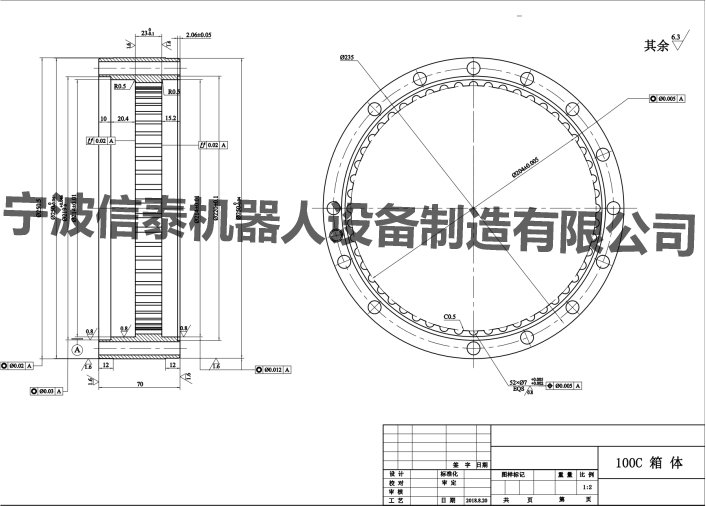

        ★产品图纸

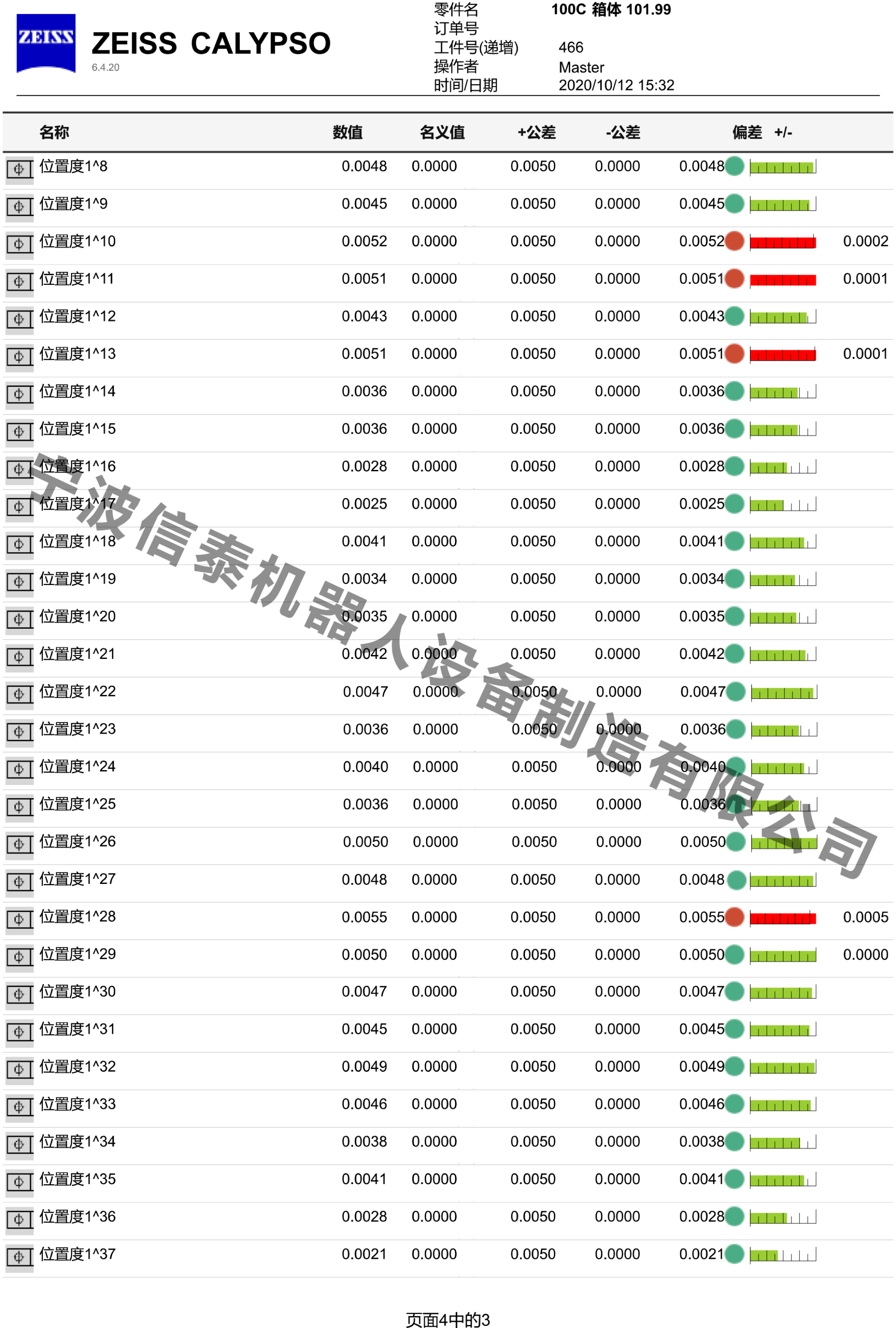

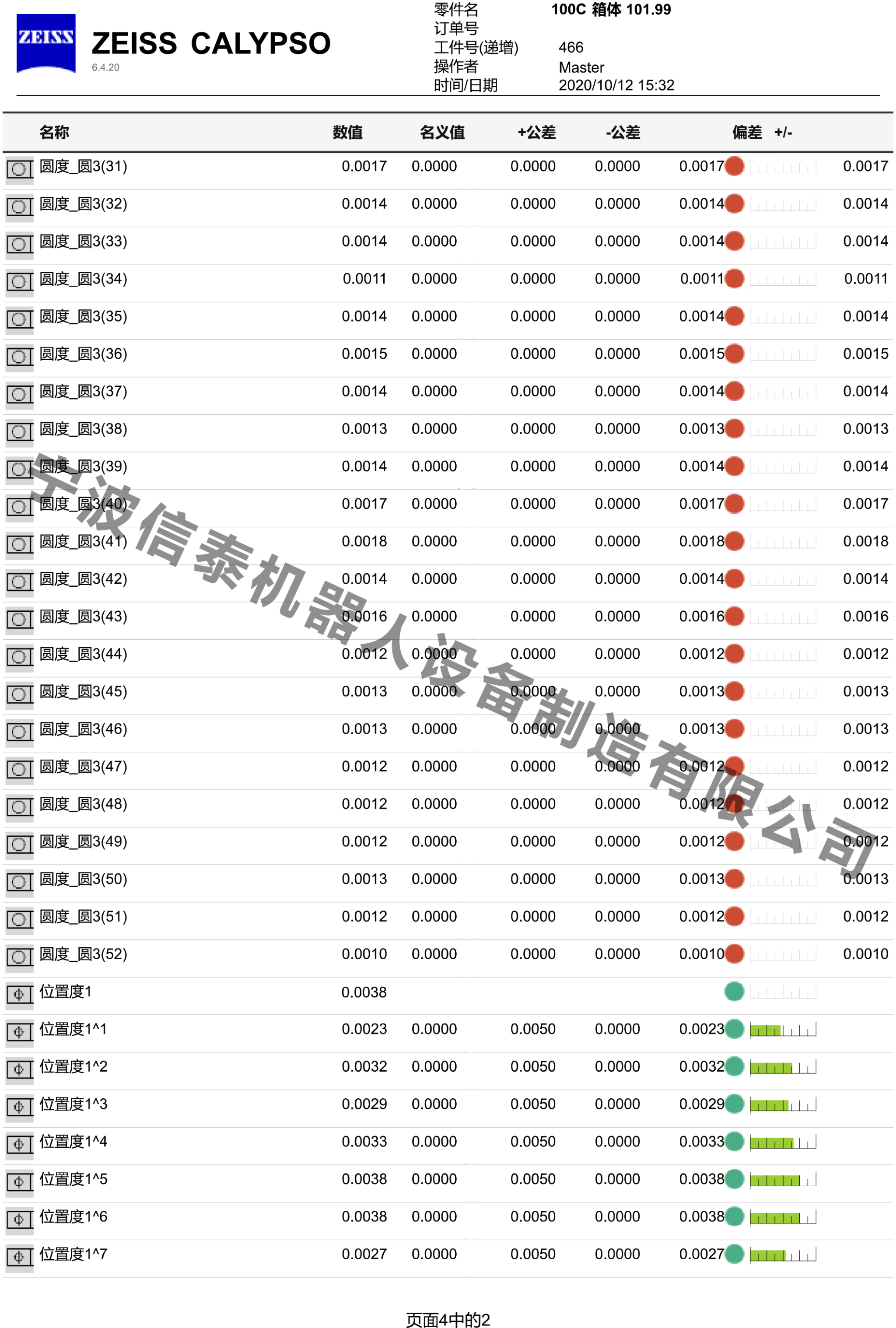

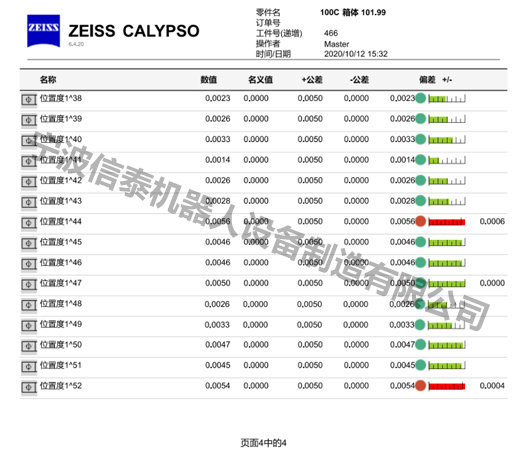

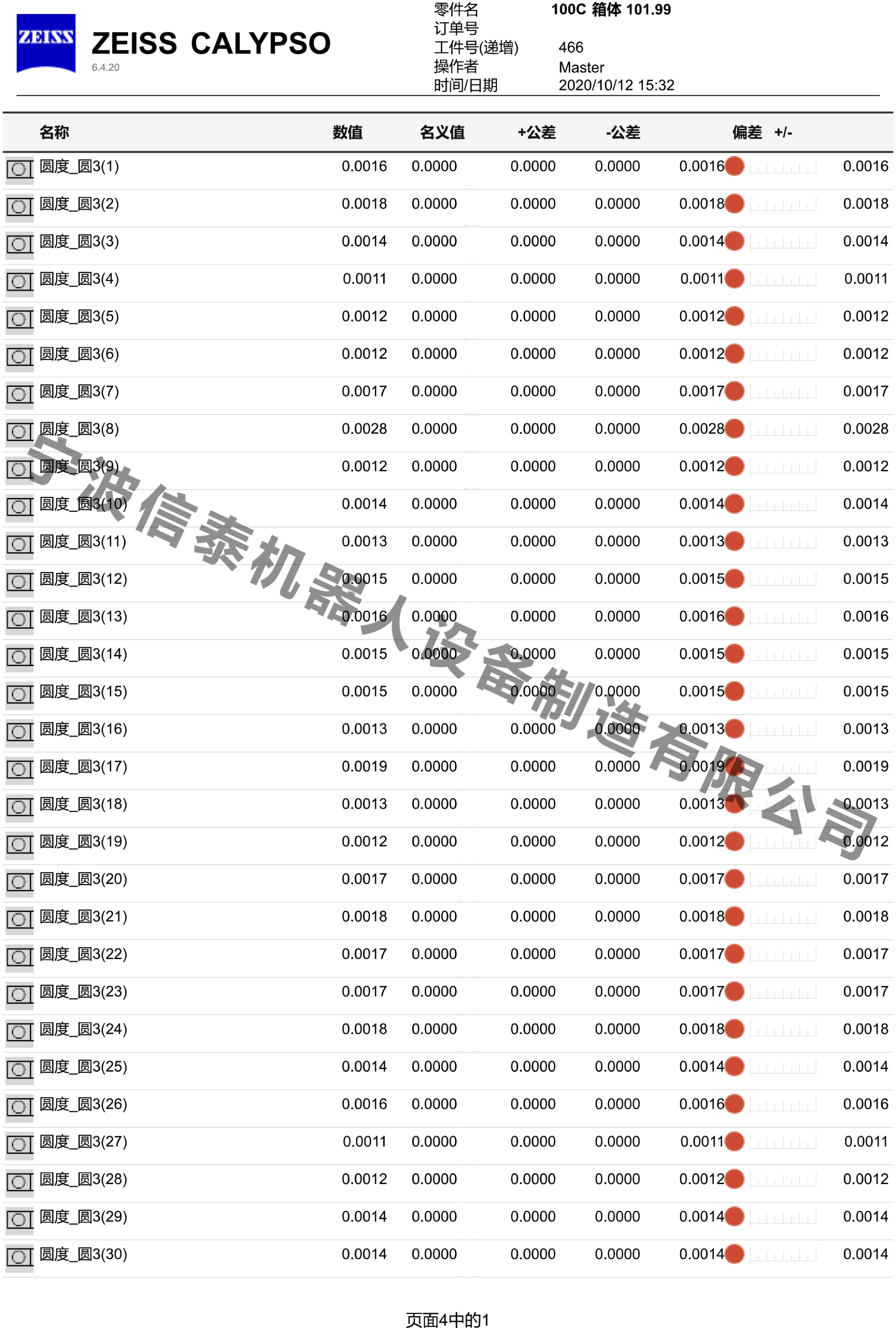

        ★检测报告
