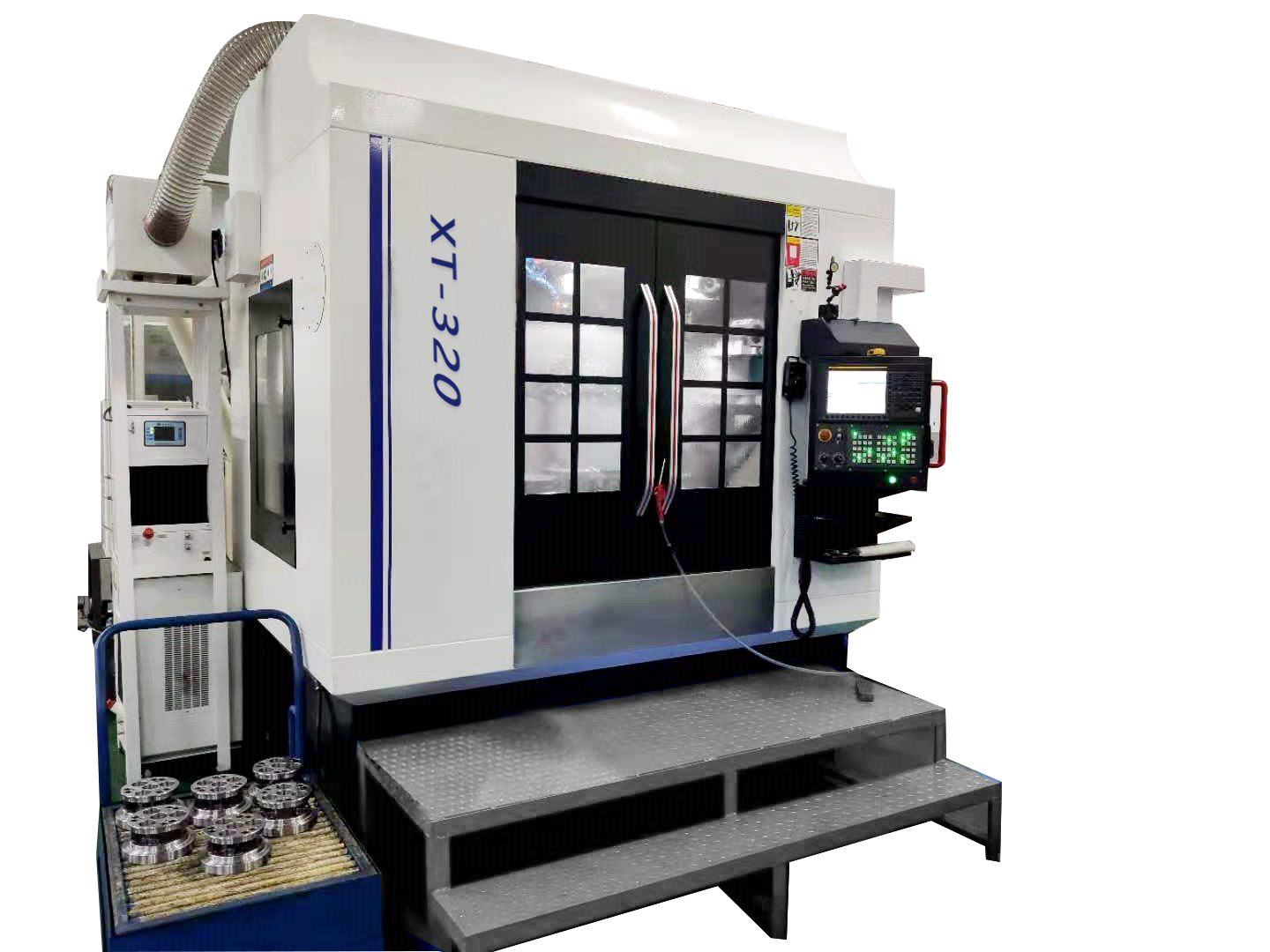

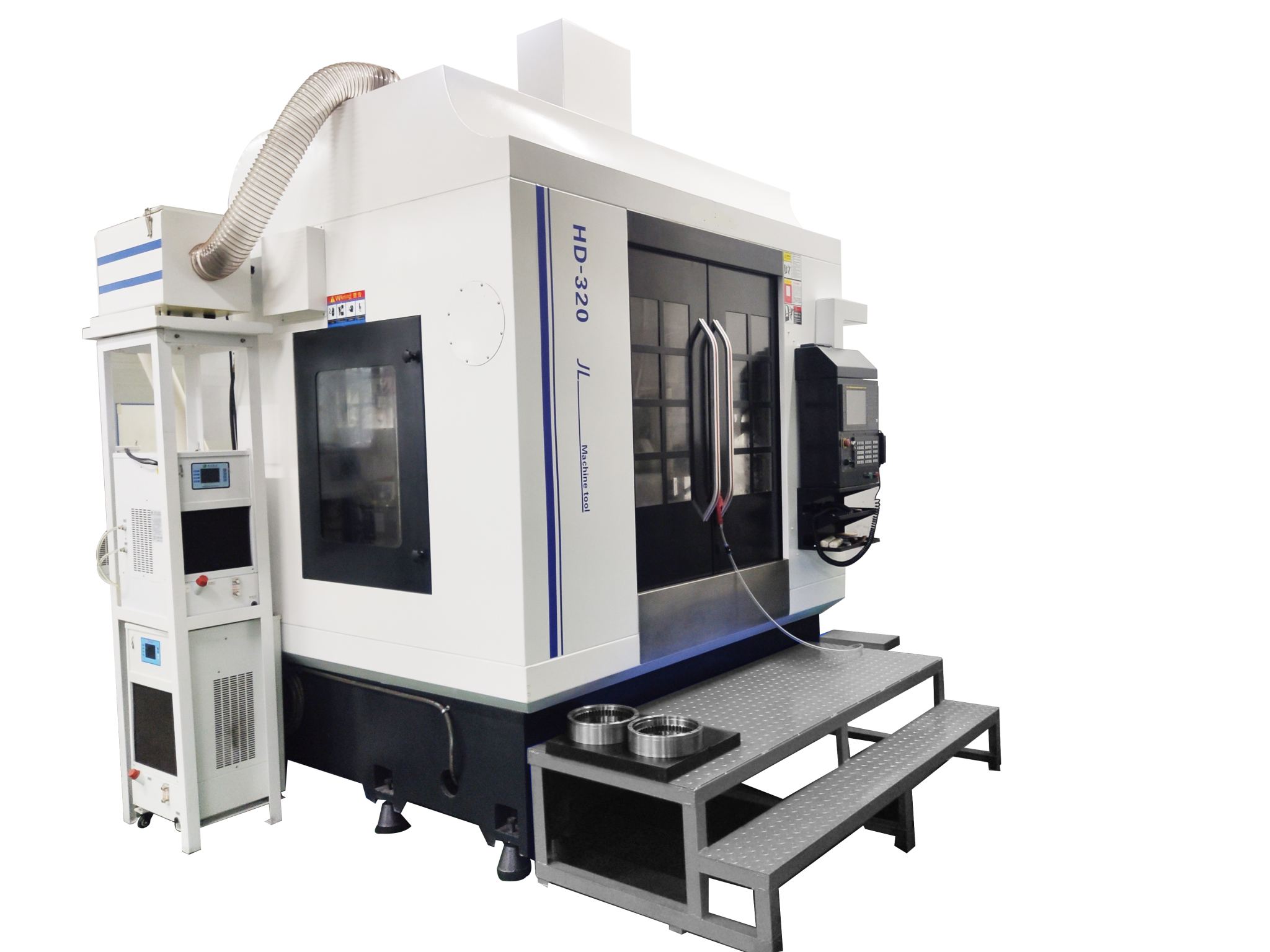

行星架复合加工机床

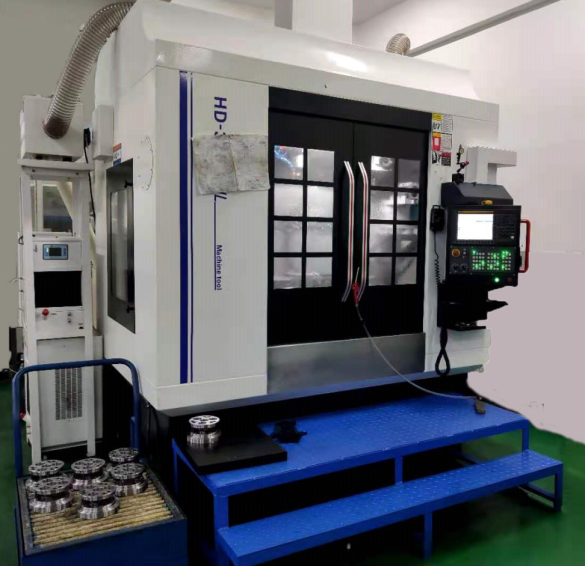

行星架镗磨复合加工机床介绍

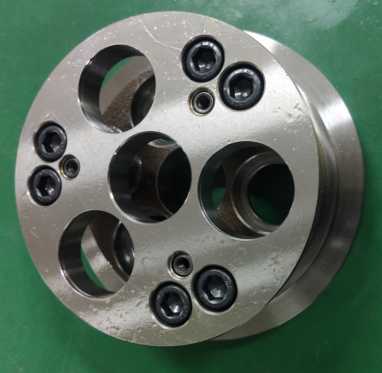

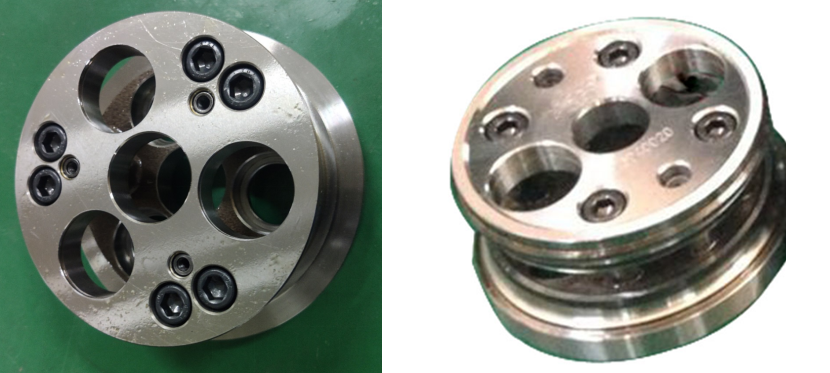

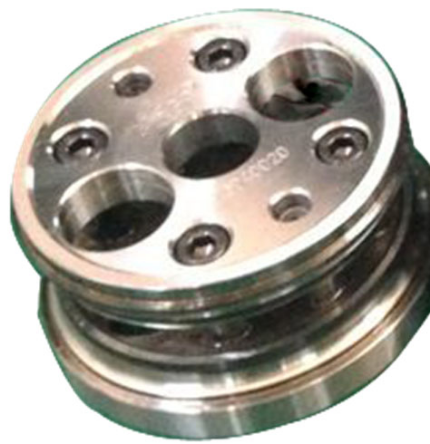

行星架专用复合加工机床是一款针对RV减速机行星架加工的专用机床，有立磨主轴和镗孔主轴构成，具有高刚性、高稳定性的机械结构；专用对话式软件操作使操作更简单；支撑轴承位与中间偏心轴轴承位一次装夹全部完成加工使加工效率更高、精度更高、操作更简单。
规格说明
一、 设备技术规格
1、技术规格：
型号 | XT-320 |
X轴行程 | 800mm |
Z轴行程 | 400mm |
C轴行程（工件旋转台） | 连续360° |
X轴定位精度 | 0.001mm |
X控制分辨率 | 0.0001 |
Z轴定位精度 | 0.001mm |
Z控制分辨率 | 0.0001 |
C轴定位精度 | 0.001° |
分度最小单位 | 0.0001° |
控制分辨率 | 0.0001 |
立磨主轴额定功率 | 11kw（AC380V） |
立磨主轴转速 | 1000-12000转/每分 |
镗孔主轴额定功率 | 11kw（AC380V） |
立磨主轴转速 | 1000-15000转/每分 |
工作气压 | 0.6~0.8MPa |
冷却液流量 | 200L/min |
设备额定总功率 | 38.5kw（三相AC380V） |
二、设备描述
1、机床性能说明：
1、XT系列数控镗磨复合加工机床床是为磨削行星架研发的专用数控机床。该机床X、Z、为直线伺服轴， C两轴为旋转轴。
2、此机是专业生产行星架，具有低消耗、高效率、高精度的数控生产设备。在RV减速机制造领域有着非同一般的优越性。
3、重型设计，特殊形式结构，刚性好，强度高、稳定性佳。
4、原装台湾进口丝杆，导轨，A轴C轴及关键零部件，确保使用精度高、灵敏度高、稳定性好。
5、X、Z、W轴配海德汉高精度高稳定性光栅（分辨率0.0001）。
6、C轴旋转轴配用德国进口海德汉高精度圆光栅（分辨率0.0001）及进口旋转轴，传动平稳、精度高
三、机床主要优点：
1行星架角接触轴承位与偏心轴轴承位一次加工成型保证了保证了行星架内外轴承位的同轴度，免去了二次装夹误差；
2砂轮自动修整补偿保证了加工尺寸精度；
3镗孔轴带刀库，可更换不同镗刀，大大提高了加工效率；
4磨削软件采用人机对话功能，极大的提高了操作的便利性，尽可能的减少工人的误操作。
四、机床配置清单：
名 称 | 型号规格 | 品 牌 |
伺服电机及驱动 | FANUC αI | 日本发那科 |
X/Z轴滚珠丝杠 | Φ50*12 | 台湾上銀或银泰 |
X/Z直线导轨 | 45#滚柱直线导轨 | 台湾上銀或银泰 |
立磨主轴 | 11kw 1000-10000r/min | 德国埃姆克（合资） |
操作系统 | FANUC 0I | 日本发那科 |
镗孔主轴 | 11kw 1000-15000r/min | 瑞士进口 |
C轴圆光栅 | 分辨率0.0001 | 德国海德汉 |
X、Z、轴光栅 | 分辨率0.0001 | 德国海德汉 |
自动润滑系统 | YET-A2/A2P2 | 浙江胜祥 |
丝杠轴头锁紧螺母 | M22X1.5 | 台湾嘉刚 |
轴承 | -- | 日本NSK |
Z轴平衡系统 | 15L-Φ35*450 | 艾莱泰克 |
嵌入式专用磨削软件 | XT-320 | 定制 |
油雾分离器 | 优质国产 | |
主轴冷却机 | 2KW | 格林制冷 |
B轴油冷机 | 2KW | 格林制冷 |
冷却机 | 5.5KW | 国产定制 |
电控空调 | 国产定制 |
1、空气温度：+22℃±2℃。
2、相对湿度：55%±5% 。
3、大气：无过量灰尘、酸性气体、腐蚀性气体。
4、应为通风良好，且无日光直射并远离热源之场所。
5、应为远离振动源之场所（例如远离冲剪机械、交通频繁之道路等）
6、应为远离辐射干扰源之场所（例如远离电焊机、放电加工机、雷达等）。
7、机床搬运安装应严格按照说明书要求。

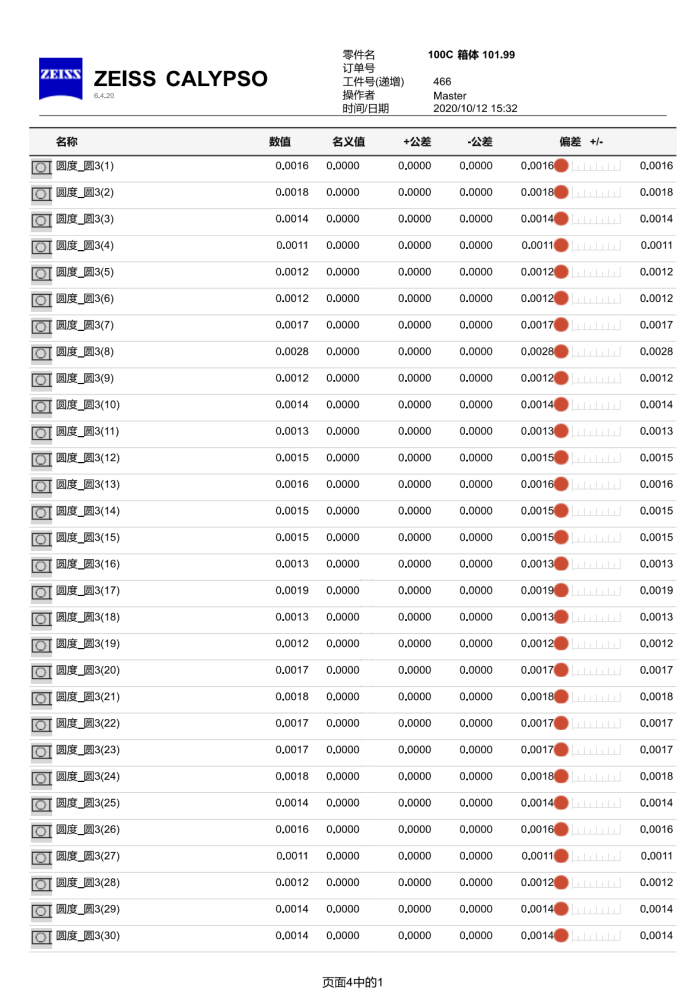

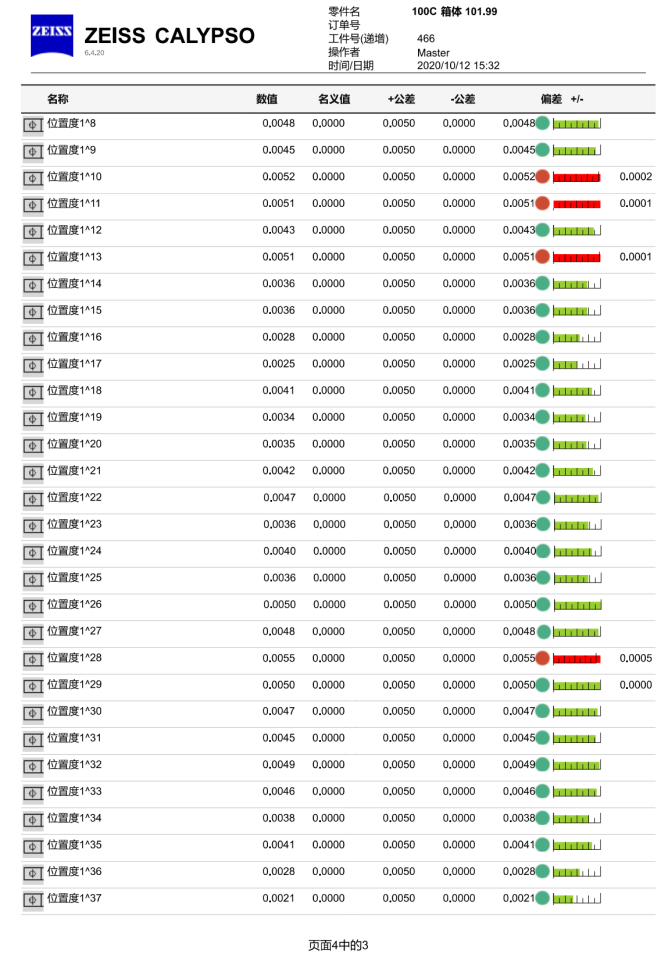

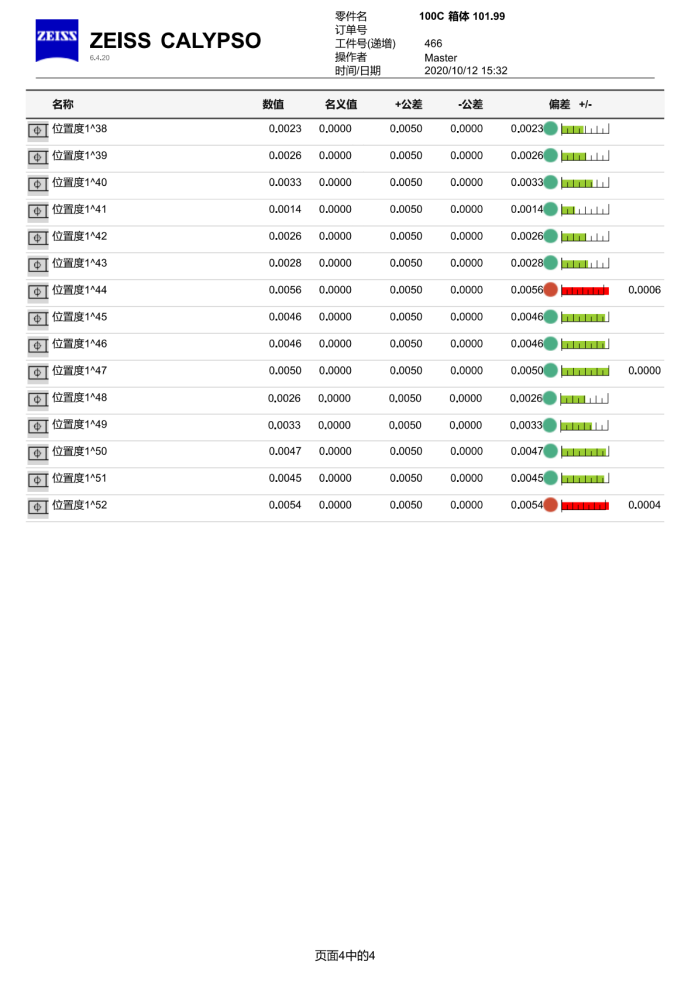

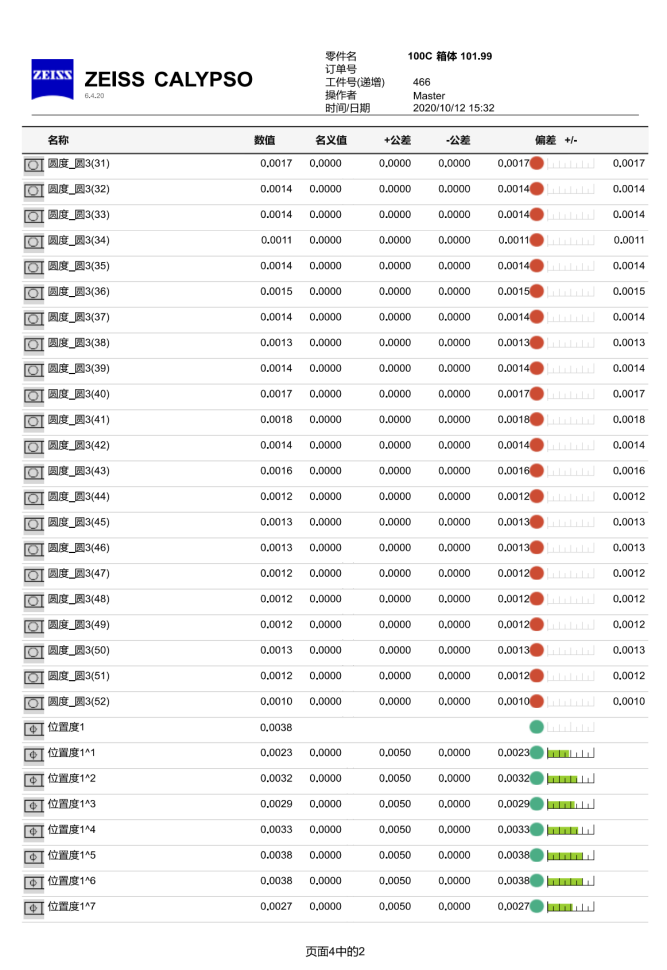

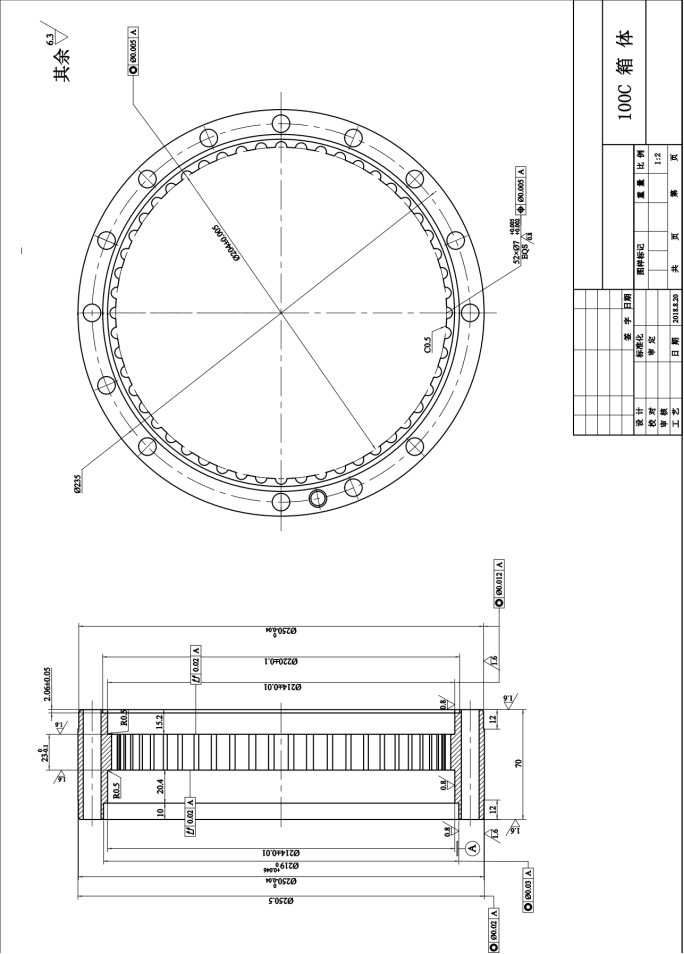

六、附：
